Soru:

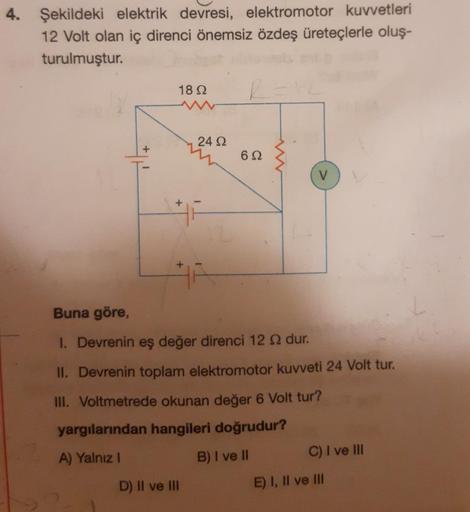

4. Şekildeki elektrik devresi, elektromotor kuvvetleri 12 Volt olan iç direnci önemsiz özdeş üreteçlerle oluş- turulmuştur. R=12
![4. Şekildeki elektrik devresi, elektromotor kuvvetleri
12 Volt olan iç direnci önemsiz özdeş üreteçlerle oluş-
turulmuştur.
R=12
1892
+
+
24 92
D) II ve III
692
V
Buna göre,
I. Devrenin eş değer direnci 12 £ dur.
II. Devrenin toplam elektromotor kuvveti 24](https://media.kunduz.com/media/question/seo/raw/20221101155848337694-2037821.jpg?h=512)
4. Şekildeki elektrik devresi, elektromotor kuvvetleri 12 Volt olan iç direnci önemsiz özdeş üreteçlerle oluş- turulmuştur. R=12 1892 + + 24 92 D) II ve III 692 V Buna göre, I. Devrenin eş değer direnci 12 £ dur. II. Devrenin toplam elektromotor kuvveti 24 Volt tur. III. Voltmetrede okunan değer 6 Volt tur? yargılarından hangileri doğrudur? A) Yalnız I B) I ve II C) I ve III E) I, II ve III
