Manyetizma ve Elektromanyetik İndükleme Soruları

3. İndüksiyon akımı ve indüksiyon elektromotor kuvveti
ile ilgili,
1. İndüksiyon elektromotor kuvvetinin yönü Lenz Yasası
ile belirlenir.
II. İndüksiyon akımının büyüklüğü Ohm Yasası ile belir-
lenir.
III. İndüksiyon elektromotor kuvvetinin büyüklüğü Fara-
day Yasası ile belirlenir.
yargılarından hangileri doğrudur?
B) I ve II
A) Yalnız II
D) II ve III
C) I ve Ill
E) I, II ve III
Fizik
Manyetizma ve Elektromanyetik İndükleme
3. İndüksiyon akımı ve indüksiyon elektromotor kuvveti ile ilgili, 1. İndüksiyon elektromotor kuvvetinin yönü Lenz Yasası ile belirlenir. II. İndüksiyon akımının büyüklüğü Ohm Yasası ile belir- lenir. III. İndüksiyon elektromotor kuvvetinin büyüklüğü Fara- day Yasası ile belirlenir. yargılarından hangileri doğrudur? B) I ve II A) Yalnız II D) II ve III C) I ve Ill E) I, II ve III

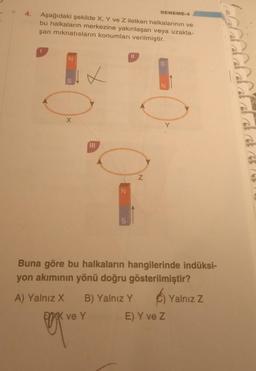

Aşağıdaki şekilde X, Y ve Z iletken halkalarının ve
bu halkaların merkezine yakınlaşan veya uzakla-
şan mıknatısların konumları verilmiştir.
I
N
S
X
✓
111
N
S
11
DENEME-4
N
A) Yalnız X B) Yalnız Y
X ve Y
S
N
Y
Buna göre bu halkaların hangilerinde indüksi-
yon akımının yönü doğru gösterilmiştir?
E) Y ve Z
Yalnız Z
Fizik
Manyetizma ve Elektromanyetik İndükleme
Aşağıdaki şekilde X, Y ve Z iletken halkalarının ve bu halkaların merkezine yakınlaşan veya uzakla- şan mıknatısların konumları verilmiştir. I N S X ✓ 111 N S 11 DENEME-4 N A) Yalnız X B) Yalnız Y X ve Y S N Y Buna göre bu halkaların hangilerinde indüksi- yon akımının yönü doğru gösterilmiştir? E) Y ve Z Yalnız Z
ok
(A)
TIN
2/1/2
B) -1
8. I. Tesla. (metre
II. Weber. (metre)2
Tesla
III. Newton. (metre) ²
-A) Yalnız I
C) 0
B) Yalnız II
D) II ve III
D) +22
Yukarıda verilen birimlerden hangileri manyetik akıya ait
olabilir?
E) +1
B
Bl
E) I, II ve III
C) I ve II
Fizik
Manyetizma ve Elektromanyetik İndükleme
ok (A) TIN 2/1/2 B) -1 8. I. Tesla. (metre II. Weber. (metre)2 Tesla III. Newton. (metre) ² -A) Yalnız I C) 0 B) Yalnız II D) II ve III D) +22 Yukarıda verilen birimlerden hangileri manyetik akıya ait olabilir? E) +1 B Bl E) I, II ve III C) I ve II
ÖRNEK 4
Sarım aralıklar eşit olan şekildeki K ve L bobinlerine sa-
rılı tellerden aynı büyüklükte akım geçmektedir.
K
14
Buna göre K ve L bobinlerinin içindeki manyetik
alan şiddetleri için ne söylenebilir?
sem sej
Fizik
Manyetizma ve Elektromanyetik İndükleme
ÖRNEK 4 Sarım aralıklar eşit olan şekildeki K ve L bobinlerine sa- rılı tellerden aynı büyüklükte akım geçmektedir. K 14 Buna göre K ve L bobinlerinin içindeki manyetik alan şiddetleri için ne söylenebilir? sem sej
ÖRNEK 1
vs10 novia übr
Sayfa düzleminde bulunan şekildeki telden sabit büyük-
lükte i akımı geçmektedir. Akımın sayfa düzleminde bu-
lunan Kve noktalarında oluşturduğu manyetik alanlar
sırasıyla BK ve Bdir.
Buna göre
AB
K
d
a
L
oranı kaçtır?
BL
noten
-ang
Fizik
Manyetizma ve Elektromanyetik İndükleme
ÖRNEK 1 vs10 novia übr Sayfa düzleminde bulunan şekildeki telden sabit büyük- lükte i akımı geçmektedir. Akımın sayfa düzleminde bu- lunan Kve noktalarında oluşturduğu manyetik alanlar sırasıyla BK ve Bdir. Buna göre AB K d a L oranı kaçtır? BL noten -ang
2.
K
Düzgün B manyetik alanına dik yerleştirilen KLM iletken
çubuğu M noktası etrafında düzgün olarak döndürülmek-
tedir.
A) 4
KL noktaları arasında oluşan indüksiyon elektromo-
tor kuvveti 3 V olduğuna göre, KM noktaları arasında-
ki kaç V'dir?
B) 5
B
C) 6
D) 7
E) 8
Fizik
Manyetizma ve Elektromanyetik İndükleme
2. K Düzgün B manyetik alanına dik yerleştirilen KLM iletken çubuğu M noktası etrafında düzgün olarak döndürülmek- tedir. A) 4 KL noktaları arasında oluşan indüksiyon elektromo- tor kuvveti 3 V olduğuna göre, KM noktaları arasında- ki kaç V'dir? B) 5 B C) 6 D) 7 E) 8
K
L
T
2
too

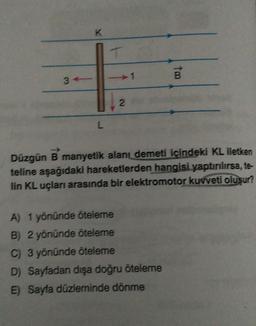

Düzgün B manyetik alanı demeti içindeki KL iletken
teline aşağıdaki hareketlerden hangisi yaptırılırsa, te-
lin KL uçları arasında bir elektromotor kuvveti oluşur?
A) 1 yönünde öteleme
B) 2 yönünde öteleme
C) 3 yönünde öteleme
D) Sayfadan dışa doğru öteleme
E) Sayfa düzleminde dönme
Fizik
Manyetizma ve Elektromanyetik İndükleme
K L T 2 too Düzgün B manyetik alanı demeti içindeki KL iletken teline aşağıdaki hareketlerden hangisi yaptırılırsa, te- lin KL uçları arasında bir elektromotor kuvveti oluşur? A) 1 yönünde öteleme B) 2 yönünde öteleme C) 3 yönünde öteleme D) Sayfadan dışa doğru öteleme E) Sayfa düzleminde dönme
den göste-
iletken
ilirse L
yönü
Aydın Yayınları
para-

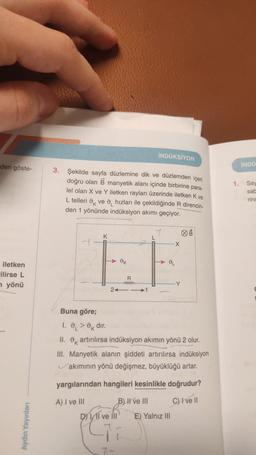

3. Şekilde sayfa düzlemine dik ve düzlemden içeri
doğru olan B manyetik alanı içinde birbirine
lel olan X ve Y iletken rayları üzerinde iletken K ve
L telleri ve hızları ile çekildiğinde R direncin-
den 1 yönünde indüksiyon akımı geçiyor.
Buna göre;
K
> dir.
24
OK
D) Il ve Ill
R
www
7-
İNDÜKSİYON
7
1.
II. artırılırsa indüksiyon akımın yönü 2 olur.
III. Manyetik alanın şiddeti artırılırsa indüksiyon
akımının yönü değişmez, büyüklüğü artar.
B) II ve III
yargılarından hangileri kesinlikle doğrudur?
A) I ve III
C) I ve Il
X
DL
E) Yalnız III
1.
İNDÜ
Say
sab
rinc
Fizik
Manyetizma ve Elektromanyetik İndükleme
den göste- iletken ilirse L yönü Aydın Yayınları para- 3. Şekilde sayfa düzlemine dik ve düzlemden içeri doğru olan B manyetik alanı içinde birbirine lel olan X ve Y iletken rayları üzerinde iletken K ve L telleri ve hızları ile çekildiğinde R direncin- den 1 yönünde indüksiyon akımı geçiyor. Buna göre; K > dir. 24 OK D) Il ve Ill R www 7- İNDÜKSİYON 7 1. II. artırılırsa indüksiyon akımın yönü 2 olur. III. Manyetik alanın şiddeti artırılırsa indüksiyon akımının yönü değişmez, büyüklüğü artar. B) II ve III yargılarından hangileri kesinlikle doğrudur? A) I ve III C) I ve Il X DL E) Yalnız III 1. İNDÜ Say sab rinc
12. Bir pil ve reostadan oluşan elektrik devresi ile K ve L
iletken halkaları aynı düzleme şekildeki gibi
yerleştirilmiştir.
ABO
A)
B)
Reosta
2441
C)
D)
E)
F
Pil
Buna göre, reosta sürgüsü 1 ya da 2 yönünde
hareket ettirildiği sırada K ve L halkalarında oluşan
indüksiyon akımlarının yönleri aşağıdakilerden
hangisinde doğru olarak verilmiştir?
Reosta
sürgüsünün
hareket yönü
24
1
1
1
2
2
halkası
K'deki
indüksiyon
akımının yönü
1
2
Ö
212
K
halkası
L'deki
indüksiyon
akımının yönü
1
1
2
1
2
Fizik
Manyetizma ve Elektromanyetik İndükleme
12. Bir pil ve reostadan oluşan elektrik devresi ile K ve L iletken halkaları aynı düzleme şekildeki gibi yerleştirilmiştir. ABO A) B) Reosta 2441 C) D) E) F Pil Buna göre, reosta sürgüsü 1 ya da 2 yönünde hareket ettirildiği sırada K ve L halkalarında oluşan indüksiyon akımlarının yönleri aşağıdakilerden hangisinde doğru olarak verilmiştir? Reosta sürgüsünün hareket yönü 24 1 1 1 2 2 halkası K'deki indüksiyon akımının yönü 1 2 Ö 212 K halkası L'deki indüksiyon akımının yönü 1 1 2 1 2
5. Birbirlerini etkileyemeyecek kadar uzaklıkta iplerle asılı olan
mıknatıs ve demir çubuk, aralarında kutupları K, L noktaları-
na bağlı üreteci olan bobinin, X anahtarı açıkken hareketsiz
durmaktadırlar.
ip
+
SN
Mıknatıs
KL
Üretec
X
D) I ve II
H
ip
Demir
çubuk
Bobin devresi hareketsiz tutularak X anahtarı kapatıldı-
ğında,
1.
Mıknatıs bobine yaklaşıyorsa üretecin K kutbu (-) işaret-
lidir.
II. Mıknatıs bobinden uzaklaşıyorsa üretecin L kutbu (+)
işaretlidir.
II. Üretecin bağlanma şekline bağlı olmaksızın demir çu-
buk bobine yaklaşır.
yargılarından hangileri doğrudur?
A) I, II ve III
B) ve III
C) I've !!!
E) Yalnız III
Fizik
Manyetizma ve Elektromanyetik İndükleme
5. Birbirlerini etkileyemeyecek kadar uzaklıkta iplerle asılı olan mıknatıs ve demir çubuk, aralarında kutupları K, L noktaları- na bağlı üreteci olan bobinin, X anahtarı açıkken hareketsiz durmaktadırlar. ip + SN Mıknatıs KL Üretec X D) I ve II H ip Demir çubuk Bobin devresi hareketsiz tutularak X anahtarı kapatıldı- ğında, 1. Mıknatıs bobine yaklaşıyorsa üretecin K kutbu (-) işaret- lidir. II. Mıknatıs bobinden uzaklaşıyorsa üretecin L kutbu (+) işaretlidir. II. Üretecin bağlanma şekline bağlı olmaksızın demir çu- buk bobine yaklaşır. yargılarından hangileri doğrudur? A) I, II ve III B) ve III C) I've !!! E) Yalnız III
7. X
d
Şekil-I
A
A.
TEST 22
d
d
Z
2i
Şekil-II
Sonsuz uzunluktaki X telinden i akımı Şekil I deki
gibi geçerken A noktasında oluşan manyetik alanın
büyüklüğü B kadar oluyor.
Buna göre Şekil II deki sonsuz uzunluktaki Y
ve Z tellerinden birbirine zıt yönde geçen i ve
2i akımlarının B noktasında oluşturduğu bileşke
manyetik alanın büyüklüğü kaç B olur?
A) 2
B) 3
C) 1
D) 5
E) - 3232
Fizik
Manyetizma ve Elektromanyetik İndükleme
7. X d Şekil-I A A. TEST 22 d d Z 2i Şekil-II Sonsuz uzunluktaki X telinden i akımı Şekil I deki gibi geçerken A noktasında oluşan manyetik alanın büyüklüğü B kadar oluyor. Buna göre Şekil II deki sonsuz uzunluktaki Y ve Z tellerinden birbirine zıt yönde geçen i ve 2i akımlarının B noktasında oluşturduğu bileşke manyetik alanın büyüklüğü kaç B olur? A) 2 B) 3 C) 1 D) 5 E) - 3232

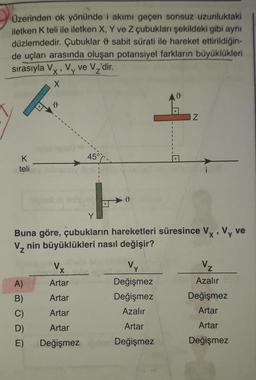

Üzerinden ok yönünde i akımı geçen sonsuz uzunluktaki
iletken K teli ile iletken X, Y ve Z çubukları şekildeki gibi aynı
düzlemdedir. Çubuklar sabit sürati ile hareket ettirildiğin-
de uçları arasında oluşan potansiyel farkların
sırasıyla Vx, Vy ve V₂'dir.
büyüklükleri
X
K
teli
45°
A)
B)
C)
D)
E)
v
Y
Buna göre, çubukların hareketleri süresince Vx, Vy ve
V, nin büyüklükleri nasıl değişir?
Y
N
Vx
Vy
Artar
Değişmez
Artar
Değişmez
Artar
Azalır
Artar
Artar
Değişmez bler Değişmez
V₂
Azalır
Değişmez
Artar
Artar
Değişmez
Fizik
Manyetizma ve Elektromanyetik İndükleme
Üzerinden ok yönünde i akımı geçen sonsuz uzunluktaki iletken K teli ile iletken X, Y ve Z çubukları şekildeki gibi aynı düzlemdedir. Çubuklar sabit sürati ile hareket ettirildiğin- de uçları arasında oluşan potansiyel farkların sırasıyla Vx, Vy ve V₂'dir. büyüklükleri X K teli 45° A) B) C) D) E) v Y Buna göre, çubukların hareketleri süresince Vx, Vy ve V, nin büyüklükleri nasıl değişir? Y N Vx Vy Artar Değişmez Artar Değişmez Artar Azalır Artar Artar Değişmez bler Değişmez V₂ Azalır Değişmez Artar Artar Değişmez
mi elektrik akımı geçen
erleştirilmiştir.
MB
Vi
k kuvvet sıfırdır.
sıfırdır.
manyetik kuvvet etki
e III
2. ELEKTRİK VE MANYETİZMA
r.
ekildeki paralel
d
I've Ill
8.
7.

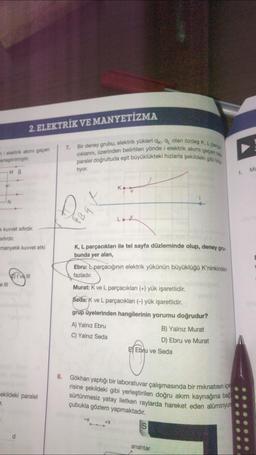

Bir deney grubu, elektrik yükleri qkq olan özdeş K, L parce
cıklarını, üzerinden belirtilen yönde i elektrik akımı geçen tele
paralel doğrultuda eşit büyüklükteki hızlarla şekildeki gibi fra
tiyor.
K, L parçacıkları ile tel sayfa düzleminde olup, deney gru-
bunda yer alan,
Ebru: parçacığının elektrik yükünün büyüklüğü K'ninkinden
fazladır.
Murat: K ve L parçacıkları (+) yük işaretlidir.
Seda: K ve L parçacıkları (-) yük işaretlidir.
grup üyelerinden hangilerinin yorumu doğrudur?
A) Yalnız Ebru
C) Yalnız Seda
-X
Gökhan yaptığı bir laboratuvar çalışmasında bir mıknatısın içe
risine şekildeki gibi yerleştirilen doğru akım kaynağına bağ
sürtünmesiz yatay iletken raylarda hareket eden alüminyun
çubukla gözlem yapmaktadır.
+X
EEbru ve Seda
B) Yalnız Murat
D) Ebru ve Murat
S
anahtar
1.
Ma
Fizik
Manyetizma ve Elektromanyetik İndükleme
mi elektrik akımı geçen erleştirilmiştir. MB Vi k kuvvet sıfırdır. sıfırdır. manyetik kuvvet etki e III 2. ELEKTRİK VE MANYETİZMA r. ekildeki paralel d I've Ill 8. 7. Bir deney grubu, elektrik yükleri qkq olan özdeş K, L parce cıklarını, üzerinden belirtilen yönde i elektrik akımı geçen tele paralel doğrultuda eşit büyüklükteki hızlarla şekildeki gibi fra tiyor. K, L parçacıkları ile tel sayfa düzleminde olup, deney gru- bunda yer alan, Ebru: parçacığının elektrik yükünün büyüklüğü K'ninkinden fazladır. Murat: K ve L parçacıkları (+) yük işaretlidir. Seda: K ve L parçacıkları (-) yük işaretlidir. grup üyelerinden hangilerinin yorumu doğrudur? A) Yalnız Ebru C) Yalnız Seda -X Gökhan yaptığı bir laboratuvar çalışmasında bir mıknatısın içe risine şekildeki gibi yerleştirilen doğru akım kaynağına bağ sürtünmesiz yatay iletken raylarda hareket eden alüminyun çubukla gözlem yapmaktadır. +X EEbru ve Seda B) Yalnız Murat D) Ebru ve Murat S anahtar 1. Ma
romanyetik Ind
7. Özdeş K ve L akım makaralarının tam ortasında şekildeki gibi
mıknatıs durmaktadır.
X
www
ok
N S
Mıknatıs
www
Mıknatıs ok yönünde sabit hızla hareket ettirilerek K akım
makarasına yaklaştığı süre içerisinde;
1. X ve Y dirençlerinden zıt yönde indüksiyon akımı geçer.
II. K'nin mıknatısa yakın ucu N kutbu olur.
III. L'nin mıknatısa yakın ucu S kutbu olur.
yargılarından hangileri doğrudur?
A) Yalnız I
D) I ve II
B) Yalnız II
E) I ve III
C) Yalnız III
1.
Fizik
Manyetizma ve Elektromanyetik İndükleme
romanyetik Ind 7. Özdeş K ve L akım makaralarının tam ortasında şekildeki gibi mıknatıs durmaktadır. X www ok N S Mıknatıs www Mıknatıs ok yönünde sabit hızla hareket ettirilerek K akım makarasına yaklaştığı süre içerisinde; 1. X ve Y dirençlerinden zıt yönde indüksiyon akımı geçer. II. K'nin mıknatısa yakın ucu N kutbu olur. III. L'nin mıknatısa yakın ucu S kutbu olur. yargılarından hangileri doğrudur? A) Yalnız I D) I ve II B) Yalnız II E) I ve III C) Yalnız III 1.
es
arı
10
Ha
ilişki
EZ
- Ex
8.
E)
Saat yönünün
tersine
Saat yönünün
tersine
Akım oluşmaz
Saat yönünde
NS
Saat yönünde

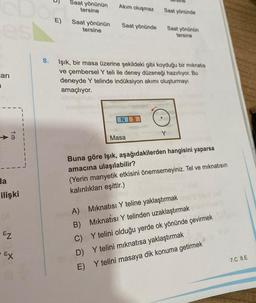

Işık, bir masa üzerine şekildeki gibi koyduğu bir mıknatıs
ve çembersel Y teli ile deney düzeneği hazırlıyor. Bu
deneyde Y telinde indüksiyon akımı oluşturmayı
amaçlıyor.
Masa
Saat yönünün
tersine
Y
Buna göre Işık, aşağıdakilerden hangisini yaparsa
amacına ulaşılabilir?
(Yerin manyetik etkisini önemsemeyiniz. Tel ve mıknatısın
kalınlıkları eşittir.)
A) Mıknatısı Y teline yaklaştırmak
B) Mıknatısı Y telinden uzaklaştırmak
C) Y telini olduğu yerde ok yönünde çevirmek
D) Y telini mıknatısa yaklaştırmak
E)
Y telini masaya dik konuma getirmek
7.C 8.E
Fizik
Manyetizma ve Elektromanyetik İndükleme
es arı 10 Ha ilişki EZ - Ex 8. E) Saat yönünün tersine Saat yönünün tersine Akım oluşmaz Saat yönünde NS Saat yönünde Işık, bir masa üzerine şekildeki gibi koyduğu bir mıknatıs ve çembersel Y teli ile deney düzeneği hazırlıyor. Bu deneyde Y telinde indüksiyon akımı oluşturmayı amaçlıyor. Masa Saat yönünün tersine Y Buna göre Işık, aşağıdakilerden hangisini yaparsa amacına ulaşılabilir? (Yerin manyetik etkisini önemsemeyiniz. Tel ve mıknatısın kalınlıkları eşittir.) A) Mıknatısı Y teline yaklaştırmak B) Mıknatısı Y telinden uzaklaştırmak C) Y telini olduğu yerde ok yönünde çevirmek D) Y telini mıknatısa yaklaştırmak E) Y telini masaya dik konuma getirmek 7.C 8.E

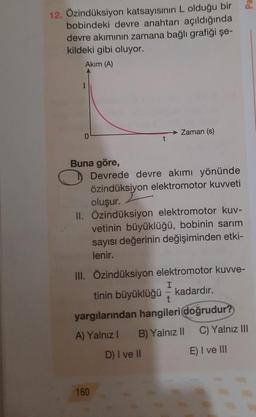

12. Özindüksiyon katsayısının L olduğu bir
bobindeki devre anahtarı açıldığında
devre akımının zamana bağlı grafiği şe-
kildeki gibi oluyor.
Akım (A)
I
Buna göre,
Zaman (s)
Devrede devre akımı yönünde
özindüksiyon elektromotor kuvveti
oluşur.
II. Özindüksiyon elektromotor kuv-
vetinin büyüklüğü, bobinin sarım
sayısı değerinin değişiminden etki-
lenir.
160
III. Özindüksiyon elektromotor kuvve-
I
tinin büyüklüğü - kadardır.
t
yargılarından hangileri doğrudur?
A) Yalnız 1 B) Yalnız II
C) Yalnız III
D) I ve II
E) I ve III
ed
Fizik
Manyetizma ve Elektromanyetik İndükleme
12. Özindüksiyon katsayısının L olduğu bir bobindeki devre anahtarı açıldığında devre akımının zamana bağlı grafiği şe- kildeki gibi oluyor. Akım (A) I Buna göre, Zaman (s) Devrede devre akımı yönünde özindüksiyon elektromotor kuvveti oluşur. II. Özindüksiyon elektromotor kuv- vetinin büyüklüğü, bobinin sarım sayısı değerinin değişiminden etki- lenir. 160 III. Özindüksiyon elektromotor kuvve- I tinin büyüklüğü - kadardır. t yargılarından hangileri doğrudur? A) Yalnız 1 B) Yalnız II C) Yalnız III D) I ve II E) I ve III ed
